Auscultador con Contacto



DESCRIPCIÓN

Su misión es la de auscultar la catenaria registrando medidas de altura y descentramiento. La altura de la catenaria se mide por laser o potenciómetro y el descentramiento por mesilla de sensores inductivos

  • Aviso de alarmas en tiempo real.
  • Detección de apoyos por tecnología láser y Software
  • Compensación de la suspensión por Potenciómetro o LVDT.
  • Registro de posición del vehículo por GPS y odometría.
  • Grabación y visualización de video con datos de la auscultación. Toma muestras cada 0.25 m y almacena la auscultación en base de datos.
  • Cálculo de la pendiente entre postes, tijera, flecha y contra-flecha.
  • Permite la visualización, impresión y exportación a Excel de la auscultación.

CARACTERÍSTICAS GENERALES

REALIZA LA AUSCULTACIÓN DE CATENARIA TOMANDO MEDIDAS DE ALTURA Y DESCENTRAMIENTO

  • Velocidad máxima de auscultación: 60 km/h.
  • Rango de medición de la altura por láser: 4.4 m – 6.2 m.
  • El error de medición de la altura es ? ?%=0.16 (10 mm).
  • Rango de medición de descentramiento: de -47.5 cm a +47.5 cm.
  • Resolución de descentramiento: 1,3 cm.
  • El error de medición del descentramiento es ? ?%=0.1 (6,5 mm).

SE UTILIZA LA COMPENSACIÓN DE LA SUSPENSIÓN PARA LAS MEDIDAS DE ALTURA Y DESCENTRAMIENTO MEDIANTE SENSORES LVDT

  • Rango de medición de la suspensión: ±50 mm.
  • El error de medición del aplastamiento permitido es ? ?%=10.0 (5 mm).
  • El error de medición de la basculación permitido es ? ?%=2.5 (5 mm).

LECTURA DE LA POSICIÓN DEL VEHÍCULO POR GPS

  • Interface serie RS232 (protocolo NMEA0183).
  • Sensibilidad: -150 dbM.
  • Ratio de salida de datos: 0.5-4 Hz.
  • Precisión con DGPS: 2.6 m.
  • 3 canales SBAS (BASS-EGNOS-RTCM).

DETECCIÓN AUTOMÁTICA DE POSTES POR TECNOLOGÍA LÁSER

  • Frecuencia de funcionamiento: 250 Hz.
  • Rango de funcionamiento: 200 – 6000 mm.
  • Grado de protección IP67.

REALIZA GRABACIÓN Y VISUALIZACIÓN DE LA AUSCULTACIÓN REALIZADA

  • Cámara submarina tubular IP68 con sensor CCD 1/3” y óptica fija de 3.6 mm.
  • Resolución de la cámara de 420 LTV con ajuste automático de luminosidad (AES).
  • Iluminación mínima de 1 Lux a F 2.0.
  • Videos de resolución VGA (640×480) a 25 fps en formato comprimido 3ivx MPEG-4.

INSTALACIÓN EN DRESINAS

Auscultador con contacto Instalación en dresina 01 - Logytel

DRESINA TIPO PLASSER DIC-40 ADIF

Base de mantenimiento: Villaverde alto, Hospitalet, Valencia y Sevilla.

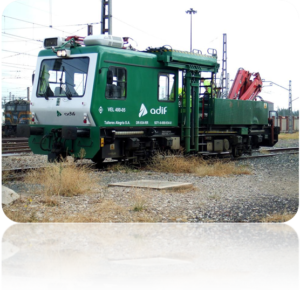

Auscultador con contacto Instalación en dresina 02 - Logytel

DRESINA TIPO T. ALEGRÍA VEL 400 ADIF

Base de mantenimiento: León.

Auscultador con contacto Instalación en dresina 03 - Logytel

DRESINA TIPO COMETI

Base de mantenimiento: Bilbao

REGISTRO

Auscultador con contacto Registro - Logytel
